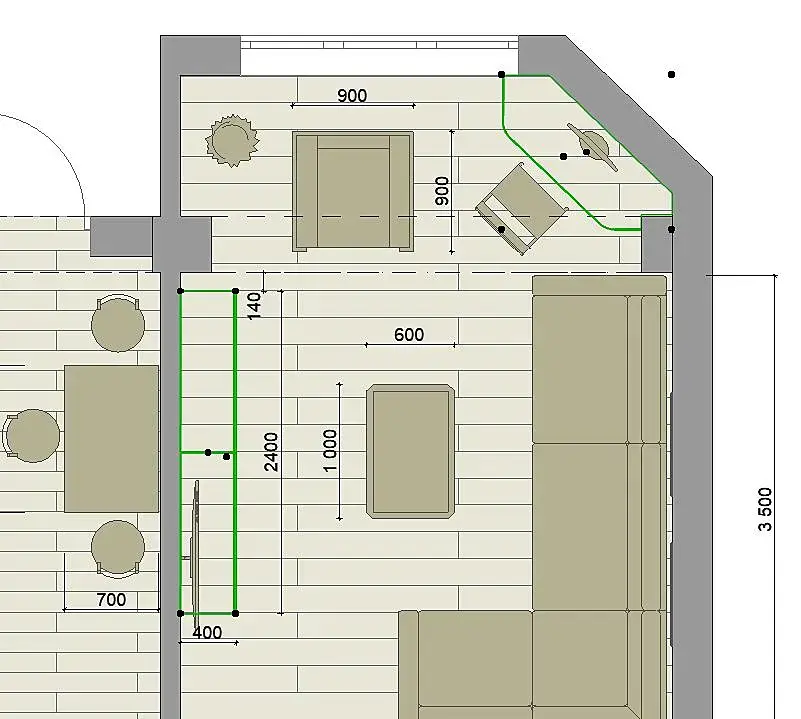

Приветствую всех, настраиваю цвет штриховки объектов в графической замене, но объекты импортируемые в архикад из макса в формате 3ds не подаются замене, т.е. остаются на плане прозрачными. В настройках таких объектов нет стандартных настроек штриховки, но и для объектов архикадовских какая бы настройка не была в самом объекте графическая замена перекрывает своими настройками.
Приветствую всех, настраиваю цвет штриховки объектов в графической замене, но объекты импортируемые в архикад из макса в формате 3ds не подаются замене, т.е. остаются на плане прозрачными. В настройках таких объектов нет стандартных настроек штриховки, но и для объектов архикадовских какая бы настройка не была в самом объекте графическая замена перекрывает своими настройками.
Добавьте штриховку в 2D символ в объекте, я обычно так делаю, чтобы не были прозрачными. Правда у меня 19-ый, но думаю принцип не изменился.
Bruce дело в том что подгружаемы объекты 3ds в архикаде не имеют как таковой настройки 2D отображения, но и опять же вне зависимости от настроек вкладки 2D любой внутри-архикадовский объект подчиняется графической замене, эти же нет.
во многом мне не хватает 19-го, там как то попроще было работать мне кажеться
дело в том что подгружаемы объекты 3ds в архикаде не имеют как таковой настройки 2D отображения, но и опять же вне зависимости от настроек вкладки 2D любой внутри-архикадовский объект подчиняется графической замене, эти же нет.

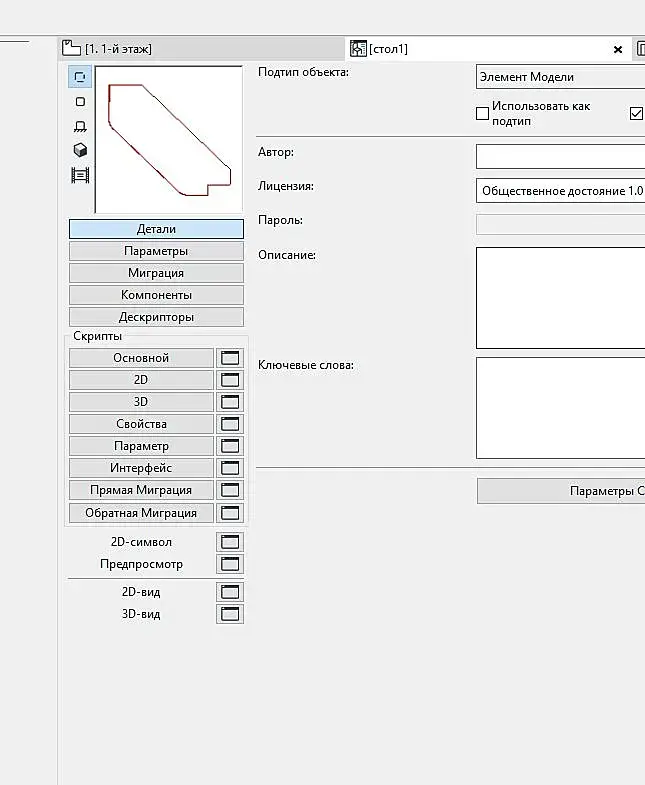

Я не про настройку 2D отображения в параметрах объекта говорю, а про 2d символ библиотечного объекта (Библиотеки и Объекты - Открыть объект). Если в 2d символ пусто, то нужно добавить его из 3d вида (внизу кнопочка "Добавить") и уже потом редактировать.
Я не про настройку 2D отображения в параметрах объекта говорю, а про 2d символ библиотечного объекта (Библиотеки и Объекты - Открыть объект). Если в 2d символ пусто, то нужно добавить его из 3d вида (внизу кнопочка "Добавить") и уже потом редактировать.
Добавил но ничего не поменялось, уже и штриховки и перья прописал но они не работают
А как именно вы делаете? Я открываю объект, добавляю из 3d вида 2d символ, добавляю туда штриховку. Удаляю всё из 2D скрипта. Сохраняю.
Поскольку у меня чертежи не цветные, то заливка просто фон белым цветом, а вот как быть, если нужно потом менять цвет фона внутри параметров объекта, я уже не знаю, т.к. мне не требуется.
А как именно вы делаете? Я открываю объект, добавляю из 3d вида 2d символ, добавляю туда штриховку. Удаляю всё из 2D скрипта. Сохраняю.
Поскольку у меня чертежи не цветные, то заливка просто фон белым цветом, а вот как быть, если нужно потом менять цвет фона внутри параметров объекта, я уже не знаю, т.к. мне не требуется.

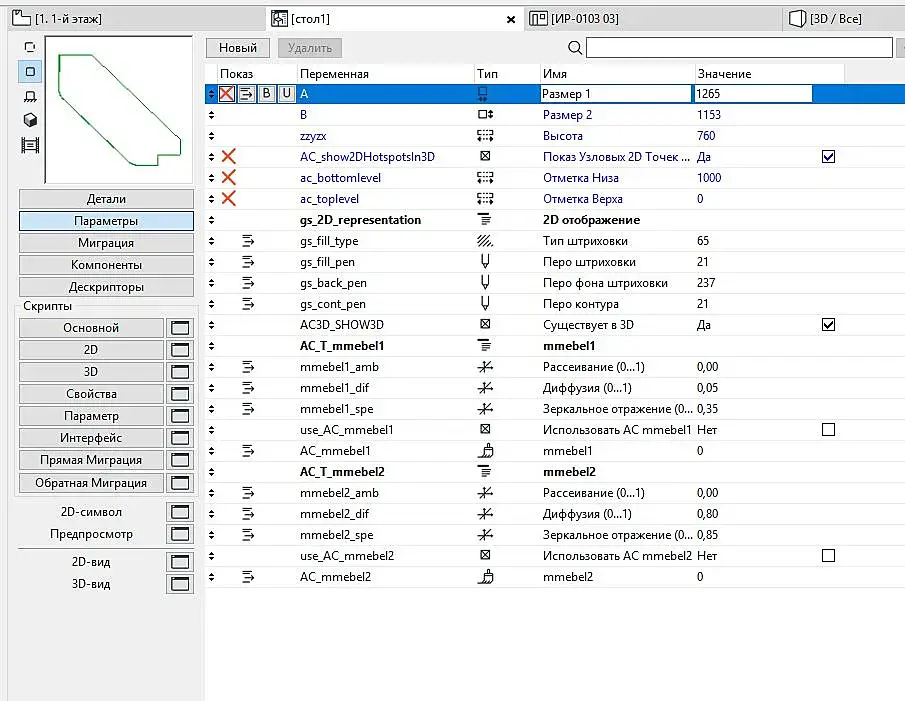

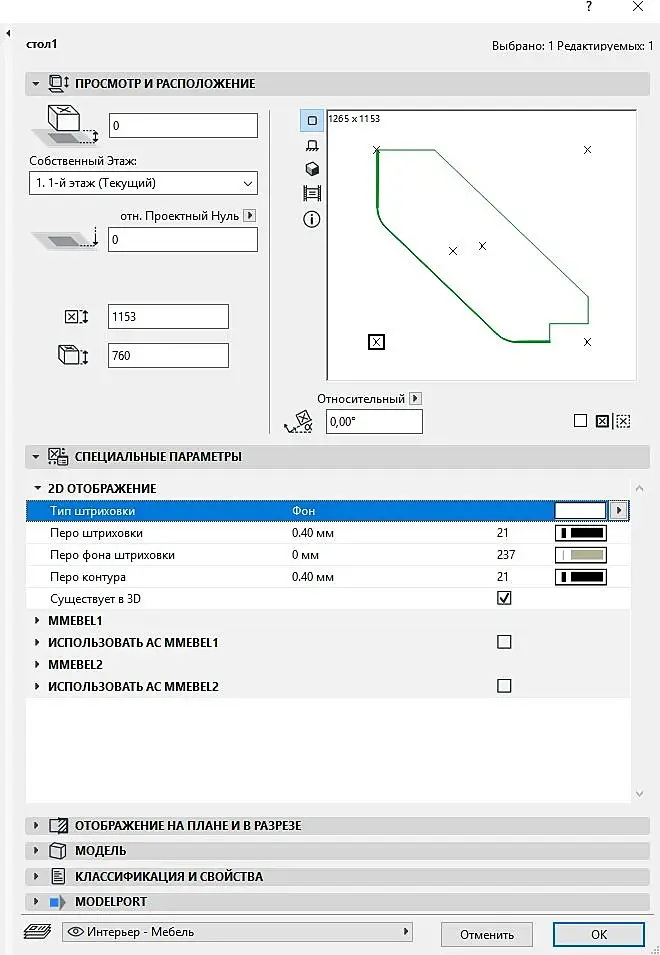

Я просто добавил символ и всё, штриховку по контуру делаете я к понял? а почему удаляете всё из скрипта? надо попробовать, уже что только не крутил ни как не выходит. Цвет фона по идее при правильном сохранении должен меняться в настройках фона штриховки в объекте, или правилом графической замены, я сам цветные не делал не нравятся они мне, но решил как бы немного украсить проект, обычному заказчику так вроде понятнее будут они.
Я просто добавил символ и всё, штриховку по контуру делаете я к понял? а почему удаляете всё из скрипта?
Да, просто штриховку по контуру. Из 2d скрипта удаляю, т.к. по другому что-то не получается ничего. Это я в каком-то ролике на ютубе увидела, что так надо делать.
Проще все это заливкой белой сделать и сгруппировать
Так это почти те же самые действия выполнить (самое долгое и нудное, это обвести штриховкой объект со сложным контуром), только потом ещё надо постоянно следить, чтобы штриховка не съехала мимо объекта.
Цитата Bruce:
Это я в каком-то ролике на ютубе увидела, что так надо делать.
Всё вспомнила, не на ютубе, а на кадстудио вот тут:
Проще все это заливкой белой сделать и сгруппировать
Может и проще но хочется какое то решение чтоб по уму всё было)
Цитата Bruce:
Так это почти те же самые действия выполнить (самое долгое и нудное, это обвести штриховкой объект со сложным контуром), только потом ещё надо постоянно следить, чтобы штриховка не съехала мимо объекта.
Попробую, пока руки не дошли, да объект с зкруглениями придётся пообводить.Спасибо!
